A poliamida 6 é cristalina ou amorfa? Estrutura PA6 explicada

A poliamida 6 é semicristalina – não totalmente cristalina, nem totalmente amorfa

A poliamida 6 (PA6), amplamente conhecida como Nylon 6 ou policaprolactama, é um polímero termoplástico semicristalino . Isso significa que contém simultaneamente domínios cristalinos – regiões onde as cadeias moleculares são organizadas em padrões ordenados e repetidos – e domínios amorfos, onde o empacotamento da cadeia permanece desordenado. Não é totalmente cristalino como um simples cristal de sal, nem totalmente amorfo como um vidro comum.

Esta microestrutura bifásica é a razão fundamental Poliamida 6 funciona da maneira que funciona. A fração cristalina confere resistência e rigidez, enquanto a fração amorfa contribui com flexibilidade, resistência ao impacto e capacidade de absorver pequenas moléculas como a água. Compreender o equilíbrio entre essas duas fases é essencial para qualquer pessoa que projete peças, selecione materiais ou processe PA6 em contextos industriais ou de engenharia.

Um equívoco comum é que o PA6 é “cristalino” ou “amorfo”, dependendo de como é processado. Na realidade, a proporção de cada fase muda com as condições de processamento, histórico térmico e teor de umidade - mas ambas as fases estão sempre presentes até certo ponto na Poliamida 6 sólida. O PA6 resfriado por têmpera pode ter um índice de cristalinidade tão baixo quanto alguns por cento, enquanto o material resfriado lentamente ou recozido pode atingir cerca de 35%. Nenhum dos extremos produz um material que seja puramente uma fase ou outra.

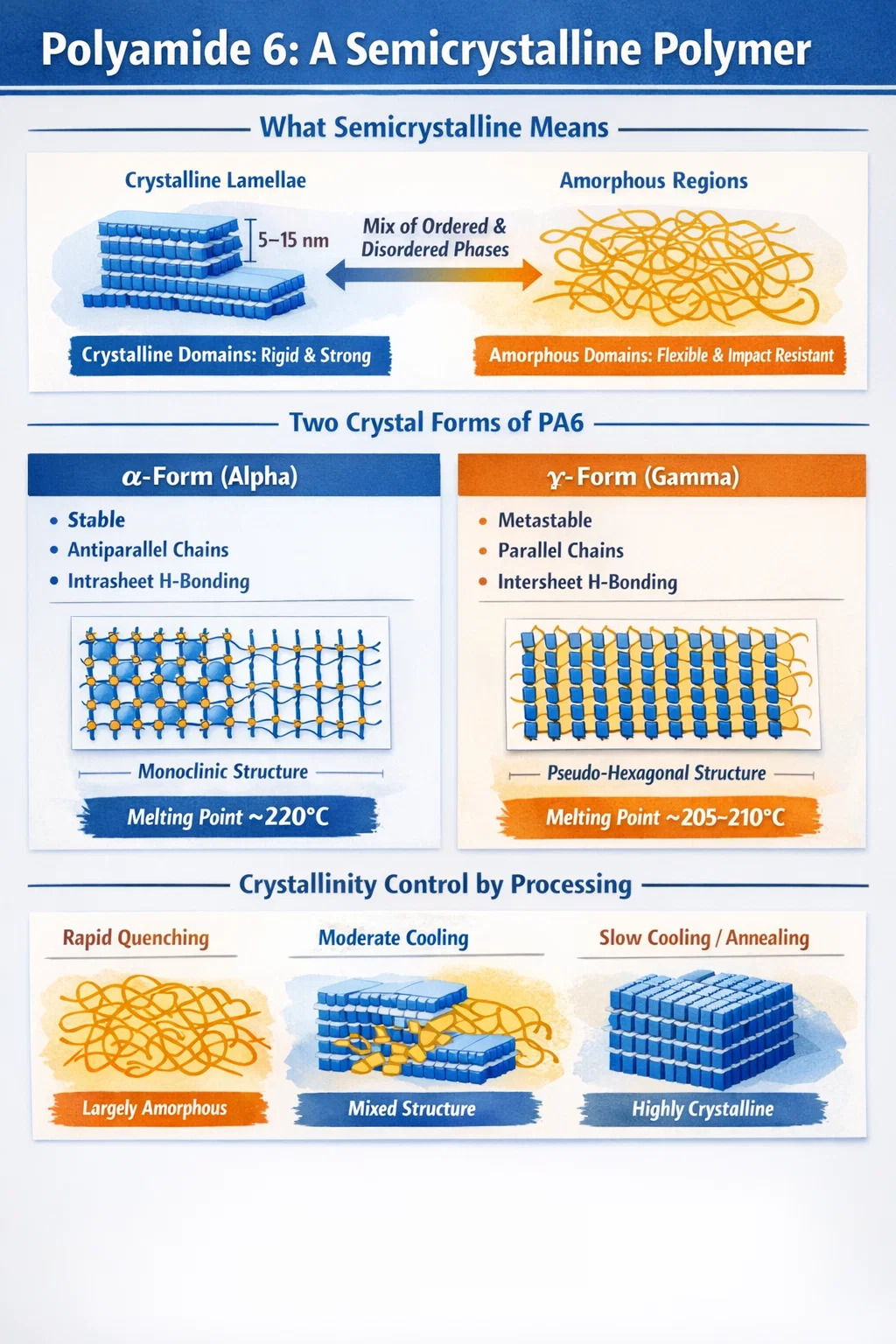

O que semicristalino realmente significa no contexto do PA6

Quando os cientistas de polímeros descrevem um material como semicristalino, eles estão se referindo a uma microestrutura específica em escala nanométrica. No estado sólido, a Poliamida 6 se organiza em pilhas de lamelas cristalinas - regiões ordenadas finas em forma de placa com aproximadamente 5 a 15 nm de espessura - separadas por regiões amorfas de intercamadas. Essas pilhas lamelares formam superestruturas esféricas maiores chamadas esferulitas, que podem ser observadas sob microscopia de luz polarizada e são características de polímeros semicristalinos cristalizados por fusão.

A força motriz por trás da cristalização em PA6 é a formação de ligações de hidrogênio intermoleculares entre os grupos amida (–CO–NH–) ao longo de cadeias poliméricas adjacentes. Essas ligações, mais fortes que as interações de van der Waals, mas mais fracas que as ligações covalentes, prendem as cadeias em arranjos paralelos e criam a vantagem energética que torna a cristalização termodinamicamente favorável. No entanto, as cadeias longas e emaranhadas não podem ser totalmente reorganizadas durante a solidificação. Uma fração significativa permanece sempre presa em configurações desordenadas, formando a fase amorfa.

A diferença de densidade entre as duas fases reflete sua diferença estrutural: a fase cristalina do PA6 tem densidade de aproximadamente 1,24 g/cm³, enquanto a fase amorfa tem densidade de cerca de 1,08 g/cm³ — uma diferença de cerca de 15%. Medir a densidade aparente de uma amostra PA6 é, portanto, um método indireto usado para estimar seu grau de cristalinidade, embora técnicas mais precisas, como calorimetria diferencial de varredura (DSC) e espalhamento de raios X de grande ângulo (WAXS) sejam padrão na prática laboratorial.

Criticamente, as regiões amorfas no PA6 não são todas idênticas. Os pesquisadores distinguem entre uma fração amorfa móvel (MAF) – cadeias que são livres para sofrer movimento segmentar cooperativo acima da temperatura de transição vítrea – e uma fração amorfa rígida (RAF). O RAF consiste em segmentos de cadeia que são limitados geometricamente pela sua proximidade com as superfícies das lamelas cristalinas, dando-lhes mobilidade restrita mesmo acima da temperatura de transição vítrea. A presença de um RAF substancial no PA6 significa que modelos simples de duas fases subestimam significativamente a complexidade estrutural do material.

As duas principais formas cristalinas da poliamida 6: alfa e gama

A poliamida 6 não cristaliza em uma única estrutura cristalina. Exibe polimorfismo cristalino, o que significa que pode formar diferentes estruturas cristalinas – chamadas polimorfos – dependendo de como é processado. Os dois polimorfos primários são a forma alfa (α) e a forma gama (γ), cada uma com arranjos atômicos e consequências mecânicas distintas.

Forma de Cristal Alfa (α)

A forma α é o polimorfo termodinamicamente estável da Poliamida 6. Ela possui uma célula unitária monoclínica na qual cadeias poliméricas adjacentes correm antiparalelas entre si. A ligação de hidrogênio na forma α ocorre principalmente dentro de folhas planas – as chamadas ligações de hidrogênio intrafolha – produzindo uma estrutura bem organizada e energeticamente favorável. A forma α funde a aproximadamente 220°C e é favorecida quando o PA6 cristaliza sob condições de resfriamento lento (tipicamente a taxas de resfriamento abaixo de cerca de 8°C por segundo) ou após recozimento acima de 150°C. Seu maior grau de ordem estrutural corresponde a um módulo de Young maior em comparação com a forma γ.

Forma de Cristal Gama (γ)

A forma γ, às vezes descrita como pseudo-hexagonal ou mesofase, é um polimorfo metaestável que predomina quando o PA6 é processado em taxas de resfriamento mais rápidas (entre aproximadamente 8°C/s e 100°C/s), como durante a fiação por fusão em fibras ou moldagem por injeção com moldes a frio. Na forma γ, as cadeias correm paralelas em vez de antiparalelas, e a ligação de hidrogênio é de natureza interfolha - ocorrendo entre folhas adjacentes ligadas por hidrogênio. A forma γ é aprisionada cineticamente e pode ser convertida na forma α após recozimento ou exposição a água quente. Nos nanocompósitos PA6/argila, a forma γ também é consistentemente favorecida devido à influência de nucleação das plaquetas de argila.

O que este polimorfismo significa na prática

Para engenheiros e processadores, o polimorfismo cristalino no PA6 não é um conceito acadêmico abstrato. Uma peça PA6 moldada produzida com molde frio e tempo de ciclo rápido conterá predominantemente cristais de forma γ, enquanto a mesma resina moldada com molde quente e resfriamento lento conterá mais forma α. As propriedades mecânicas resultantes – rigidez, resistência à fadiga, estabilidade dimensional – diferirão mensuravelmente entre essas duas peças, embora sejam feitas do mesmo tipo de poliamida 6. O controle das taxas de resfriamento e das temperaturas do molde é, portanto, uma das principais ferramentas para ajustar a microestrutura das peças acabadas de PA6.

Faixa típica de cristalinidade do PA6 e por que é relativamente baixa

Um aspecto da microestrutura da Poliamida 6 que surpreende muitos engenheiros é o quão baixa é sua cristalinidade em comparação com polímeros cristalizáveis mais simples, como o polietileno. O PA6 cristalizado por fusão normalmente atinge um índice de cristalinidade de 35% ou abaixo , dependendo das condições de processamento e do histórico térmico. Isto significa que mesmo sob as condições mais favoráveis ​​de resfriamento lento, a maior parte do material em volume permanece amorfa.

A razão para esta cristalinidade surpreendentemente baixa reside na topologia da cadeia do PA6 no fundido solidificado. Ao contrário do polietileno, que possui cadeias relativamente simples e flexíveis, capazes de um dobramento de reentrada adjacente eficiente, as cadeias PA6 são caracterizadas por fortes ligações de hidrogênio entre cadeias que dificultam os movimentos cooperativos da cadeia necessários para uma cristalização eficiente. Além disso, as cadeias poliméricas longas e emaranhadas não podem se reorganizar rapidamente a partir de suas configurações aleatórias de bobinas no fundido. Um modelo estrutural amplamente aceito para poliamidas cristalizadas por fusão descreve as cadeias como formando numerosas alças de reentrada longas e não adjacentes, juntamente com cadeias de ligação intercristalinas conectando diferentes lamelas cristalinas. Essa estrutura de loop desordenada gera naturalmente uma espessa camada amorfa entre as lamelas cristalinas - no PA6, a camada intermediária amorfa tem normalmente cerca de duas vezes a espessura das próprias lamelas cristalinas.

Em comparação, a cristalinidade dos monocristais PA6 cultivados em solução - onde as cadeias têm muito mais tempo e liberdade para se reorganizar - pode ser muito maior, mas isto não é representativo do PA6 comercial em qualquer cenário prático de processamento. O PA6 real moldado por injeção, extrudado ou fiado em fibra sempre contém uma fração amorfa substancial.

O PA6 de resfriamento rápido - por exemplo, a imersão rápida de uma amostra recém-derretida em água gelada - pode produzir material com cristalinidade extremamente baixa, aproximando-se de um estado quase totalmente amorfo. Este PA6 extinto pode posteriormente sofrer cristalização a frio após reaquecimento acima de sua temperatura de transição vítrea de aproximadamente 50-55 ° C, transformando-se de predominantemente amorfo em semicristalino. Este comportamento é facilmente observável em experimentos de DSC, onde uma exotermia de cristalização a frio aparece durante uma varredura de aquecimento do PA6 resfriado por têmpera.

Como as condições de processamento controlam a estrutura cristalina da poliamida 6

Como a Poliamida 6 é semicristalina com microestrutura sensível e variável, as condições sob as quais ela é processada determinam profundamente as propriedades da peça final. Este é um dos aspectos práticos mais importantes do trabalho com o PA6 como material de engenharia.

Taxa de resfriamento

A taxa de resfriamento é a variável dominante que controla tanto o grau de cristalinidade quanto a distribuição do polimorfo no PA6 moldado por injeção e extrudado. A taxas de resfriamento abaixo de aproximadamente 8°C por segundo, a forma α é a fase cristalina dominante. Entre cerca de 8°C/s e 100°C/s, a forma γ predomina. Em taxas de resfriamento muito altas - como aquelas alcançadas na têmpera rápida - a cristalização é amplamente suprimida e o PA6 predominantemente amorfo é obtido. Na moldagem por injeção prática, a camada externa de uma peça moldada (que esfria mais rapidamente contra a parede fria do molde) normalmente contém mais forma γ ou material amorfo, enquanto o núcleo (que esfria mais lentamente) contém mais cristais na forma α. Isto cria um gradiente de morfologia do núcleo da pele ao longo da seção transversal da peça.

Temperatura do Molde

A temperatura do molde tem impacto direto na cristalinidade. Temperaturas mais altas do molde (para PA6, normalmente 60–100°C) retardam o resfriamento da superfície da peça em relação ao seu núcleo, promovem maior cristalinidade geral e favorecem o desenvolvimento de cristais na forma α. Temperaturas mais baixas do molde reduzem a cristalinidade, mas podem simplificar a desmoldagem. Uma consequência prática é que as peças PA6 de maior cristalinidade apresentam melhor estabilidade dimensional em serviço - uma vez que a cristalização secundária que ocorre após a moldagem é reduzida - mas podem exigir tempos de ciclo mais longos para garantir a cristalização adequada antes da ejeção.

Recozimento

O recozimento de 6 peças de poliamida - mantendo-as em temperatura elevada abaixo do ponto de fusão, normalmente 140-180°C - promove a conversão de cristais da forma γ na forma α mais estável e aumenta o grau geral de cristalinidade por meio da cristalização secundária. O recozimento também tende a engrossar as lamelas cristalinas existentes e reduzir as tensões internas. Os engenheiros frequentemente recozem componentes PA6 destinados a serviços ou aplicações em alta temperatura onde a estabilidade dimensional ao longo do tempo é crítica.

Conteúdo de umidade durante o processamento

A água desempenha um papel duplo no processamento do PA6. Durante o processamento do fundido, a umidade atua como um plastificante que reduz a viscosidade do fundido e – em níveis elevados – pode causar degradação hidrolítica do comprimento da cadeia. No estado sólido, a água absorvida rompe as ligações de hidrogênio entre cadeias na fase amorfa, plastificando essas regiões, reduzindo a resistência à tração e a rigidez e diminuindo a temperatura efetiva de transição vítrea. A fase cristalina é essencialmente impermeável à água – a absorção de umidade ocorre inteiramente através das regiões amorfas da estrutura PA6. É por isso que os tipos PA6 mais cristalinos absorvem menos água e apresentam melhor estabilidade dimensional em condições úmidas do que os tipos menos cristalinos.

Principais propriedades térmicas ligadas à natureza semicristalina do PA6

A microestrutura semicristalina da Poliamida 6 é diretamente responsável por várias de suas características térmicas mais importantes, que a distinguem nitidamente tanto dos polímeros totalmente amorfos quanto dos materiais puramente cristalinos.

• Ponto de fusão: Como o PA6 possui domínios cristalinos, ele possui um ponto de fusão verdadeiro – aproximadamente 220°C para a forma α. Polímeros totalmente amorfos não derretem; eles apenas suavizam progressivamente. A transição de fusão acentuada do PA6 é uma característica definidora de um material semicristalino e é a razão pela qual o PA6 pode ser processado por fusão em temperaturas bem definidas.
• Temperatura de transição vítrea (Tg): A fase amorfa do PA6 sofre uma transição vítrea a aproximadamente 50–55°C no estado seco. Abaixo desta temperatura, as cadeias amorfas são congeladas num estado vítreo; acima dele, eles ficam emborrachados. A Tg cai significativamente na presença de umidade absorvida – até cerca de 0°C ou menos na saturação total – porque a água plastifica os domínios amorfos.
• Temperatura de deflexão térmica (HDT): O PA6 retém uma rigidez significativa até perto do seu ponto de fusão porque a fase cristalina atua como uma rede física de reticulação acima da Tg. Isto contrasta com polímeros totalmente amorfos, que perdem rigidez rapidamente acima da sua Tg. O HDT do PA6 não reforçado sob condições de teste padrão está normalmente na faixa de 55–65°C; com reforço de fibra de vidro, sobe para 200°C ou mais.
• Transição brilhante: O PA6 também sofre uma transição de estado sólido chamada transição Brill a aproximadamente 160°C em material não confinado. Acima desta temperatura, o cristal monoclínico da forma α transita para uma fase de simetria mais alta com ligações de hidrogênio mais desordenadas. Esta transição tem implicações na janela de processamento e no comportamento térmico do PA6 em temperaturas de serviço elevadas.

Como a estrutura semicristalina determina o desempenho mecânico do PA6

O comportamento mecânico da Poliamida 6 é consequência direta de sua microestrutura semicristalina bifásica. Compreender esta ligação ajuda a explicar tanto os seus pontos fortes como as suas limitações em aplicações de engenharia.

As lamelas cristalinas servem como ligações cruzadas físicas ou domínios de reforço que proporcionam rigidez e resistência. As cadeias amorfas entre e ao redor das lamelas, particularmente as cadeias intercristalinas que se estendem entre as lamelas adjacentes, suportam tensões durante a deformação e contribuem para a tenacidade e ductilidade. Esta arquitetura é responsável pelo comportamento característico de duplo rendimento observado em testes de tração do PA6 à temperatura ambiente: um rendimento inicial em deformações baixas (aproximadamente 5-10%) associado à deformação dos domínios amorfos, seguido por um segundo rendimento em deformações mais altas associadas à ruptura das próprias lamelas cristalinas.

Maior cristalinidade no PA6 geralmente se correlaciona com maior rigidez, maior resistência à tração e melhor resistência à fluência, mas ao custo de redução da resistência ao impacto e alongamento na ruptura. O PA6 de menor cristalinidade - por exemplo, PA6 produzido com resfriamento rápido - tende a ser mais resistente e dúctil. Essa compensação é uma característica clássica dos polímeros semicristalinos e dá aos compostos e processadores de PA6 uma latitude considerável para ajustar as propriedades para aplicações específicas, ajustando a cristalinidade por meio de condições de processamento ou agentes de nucleação.

Comparado ao seu parente próximo PA66 (Nylon 6,6), o PA6 é ligeiramente menos cristalino sob condições de processamento equivalentes. Isso dá ao PA6 um ponto de fusão um pouco mais baixo (~220°C vs ~260°C para PA66), melhor processabilidade em temperaturas mais baixas e desempenho de impacto ligeiramente melhor, enquanto o PA66 oferece resistência ao calor e rigidez marginalmente melhores em temperaturas elevadas. Ambos são semicristalinos - a diferença está no grau de cristalinidade e perfeição do cristal, e não na natureza cristalina/amorfa fundamental dos materiais.

Poliamida 6 vs. Poliamidas Amorfas: Uma Distinção Clara

Vale a pena fazer uma distinção explícita entre a Poliamida 6 e a classe de materiais conhecidos como poliamidas amorfas, uma vez que ambos pertencem à família das poliamidas, mas possuem estruturas e propriedades fundamentalmente diferentes.

PA6 é, conforme discutido ao longo deste artigo, uma poliamida semicristalina. Em contraste, as poliamidas amorfas - como os copolímeros PA 6I/6T (copolímeros de hexametilenodiamina com ácidos isoftálico e tereftálico) - são projetadas para evitar a cristalização inteiramente, incorporando uma estrutura molecular irregular, normalmente através da copolimerização com monômeros de geometria diferente. As unidades isoftálicas do PA 6I/6T, por exemplo, introduzem dobras na cadeia que impedem o empacotamento regular e suprimem qualquer ordem cristalina, produzindo um material totalmente amorfo.

As consequências práticas desta diferença são significativas. As poliamidas amorfas são transparentes (porque não existem domínios cristalinos para dispersar a luz), têm baixa contração do molde e excelente estabilidade dimensional. No entanto, eles não possuem a rigidez de alta temperatura conferida pela cristalinidade no PA6, e sua temperatura de serviço é limitada pela temperatura de transição vítrea e não pelo ponto de fusão. O PA6, com sua estrutura semicristalina, é opaco ou translúcido, apresenta maior contração no molde e tem um ponto de fusão distinto - mas mantém rigidez e resistência bem acima de sua Tg devido à fase cristalina.

Essa distinção é importante na seleção de materiais. Para aplicações que exigem clareza óptica, tolerâncias dimensionais restritas e ampla resistência química em ambientes de temperatura moderada, as poliamidas amorfas podem ser preferidas. Para aplicações de engenharia estrutural que exigem alta rigidez, resistência ao desgaste e desempenho próximo a 200°C, o PA6 semicristalino é a escolha mais apropriada.

Métodos usados para medir a cristalinidade em PA6

Como o grau de cristalinidade da Poliamida 6 varia de acordo com o histórico de processamento e afeta diretamente as propriedades, medi-lo com precisão é praticamente importante. Diversas técnicas analíticas são rotineiramente utilizadas para esse fim.

• Calorimetria de Varredura Diferencial (DSC): O método mais comum. O calor de fusão medido durante a fusão de uma amostra de PA6 é comparado com o calor de fusão teórico de PA6 100% cristalino (aproximadamente 241 J/g para a forma α). A proporção fornece o índice de cristalinidade. As complicações surgem porque o PA6 pode sofrer cristalização a frio ou transições polimórficas durante a varredura de aquecimento DSC, exigindo uma análise cuidadosa.
• Dispersão de raios X de grande ângulo (WAXS): Fornece informações estruturais diretas sobre as fases cristalinas presentes. Picos de difração nítidos correspondem a reflexões cristalinas; um amplo halo corresponde à contribuição amorfa. A integração das intensidades relativas permite o cálculo do índice de cristalinidade e a identificação do conteúdo da fase α vs.
• Medição de densidade: Como o PA6 cristalino e amorfo têm densidades significativamente diferentes (1,24 g/cm³ vs. 1,08 g/cm³), medir a densidade de uma amostra e aplicar uma regra de mistura de duas fases fornece uma estimativa da cristalinidade. Isto é simples, mas menos preciso que DSC ou WAXS.
• Espectroscopia FTIR: Bandas de absorção infravermelha associadas a fases cristalinas específicas permitem análises semiquantitativas. Para PA6, bandas de absorção características em 974 cm⁻¹, 1030 cm⁻¹ e 1073 cm⁻¹ são usadas para distinguir e quantificar o conteúdo da fase cristalina α e γ.

Cada técnica tem seus próprios pontos fortes, limitações e suposições. Para controle de qualidade de rotina, o DSC é mais amplamente utilizado devido à sua velocidade e acessibilidade. Para caracterização estrutural detalhada - especialmente quando as proporções relativas das fases α e γ são importantes - o WAXS combinado com o DSC fornece o quadro mais completo.

Implicações práticas para projeto, processamento e seleção de materiais

Para engenheiros e selecionadores de materiais, entender que a Poliamida 6 é semicristalina – em vez de simplesmente rotulá-la como “cristalina” ou “amorfo” – tem consequências diretas e concretas sobre como os componentes devem ser projetados, processados e usados.

Primeiro, as peças PA6 continuam a cristalizar lentamente após saírem do molde. Essa cristalização pós-moldagem causa alterações dimensionais — normalmente encolhimento — que podem afetar o ajuste e a função da peça. Componentes PA6 de alta precisão geralmente exigem protocolos controlados de recozimento ou condicionamento para completar a cristalização em um ambiente controlado antes de serem montados. Sem esta etapa, pode ocorrer desvio dimensional em serviço, particularmente nas primeiras centenas de horas de uso em temperaturas elevadas.

Em segundo lugar, o condicionamento de umidade das peças PA6 é uma prática padrão antes dos testes de propriedades mecânicas e antes do uso em muitas aplicações. O PA6 recém-moldado e seco tem propriedades que diferem mensuravelmente do PA6 condicionado pela umidade porque a água absorvida plastifica a fase amorfa. As folhas de dados de propriedades publicadas para os graus PA6 normalmente relatam valores tanto para os estados seco como moldado (DAM) quanto para os estados condicionados por umidade (normalmente 50% de condicionamento de umidade relativa) — e as diferenças podem ser substanciais. A resistência ao impacto e o alongamento na ruptura aumentam com a absorção de umidade, enquanto a resistência à tração, a rigidez e a dureza diminuem.

Terceiro, o reforço de fibra de vidro altera o comportamento de cristalização do PA6. As fibras de vidro atuam como locais de nucleação heterogêneos que aceleram a cristalização e mudam a temperatura de cristalização para valores mais elevados. A matriz PA6 resultante em compósitos preenchidos com vidro tende a ser mais cristalina e mais finamente estruturada do que o PA6 puro sob condições de resfriamento equivalentes, contribuindo para a melhoria da rigidez e estabilidade dimensional dos graus de Poliamida 6 reforçada com vidro.

Quarto, a escolha entre PA6 e PA66 para uma determinada aplicação muitas vezes se resume a diferenças sutis em suas estruturas semicristalinas. O PA66, com a sua estrutura de cadeia mais simétrica e uma tendência mais forte para cristalizar, atinge uma cristalinidade ligeiramente superior e tem um ponto de fusão cerca de 40°C superior ao do PA6. Isso torna o PA66 mais adequado para aplicações em temperaturas próximas a 200°C e acima. A menor temperatura de processamento do PA6, melhor acabamento superficial e maior facilidade de processamento (em parte devido à menor taxa de cristalização e encolhimento) o tornam preferido para muitas aplicações de moldagem por injeção de precisão e para produção de fibras.
