O que significa PA6? Poliamida 6

O que significa PA6?

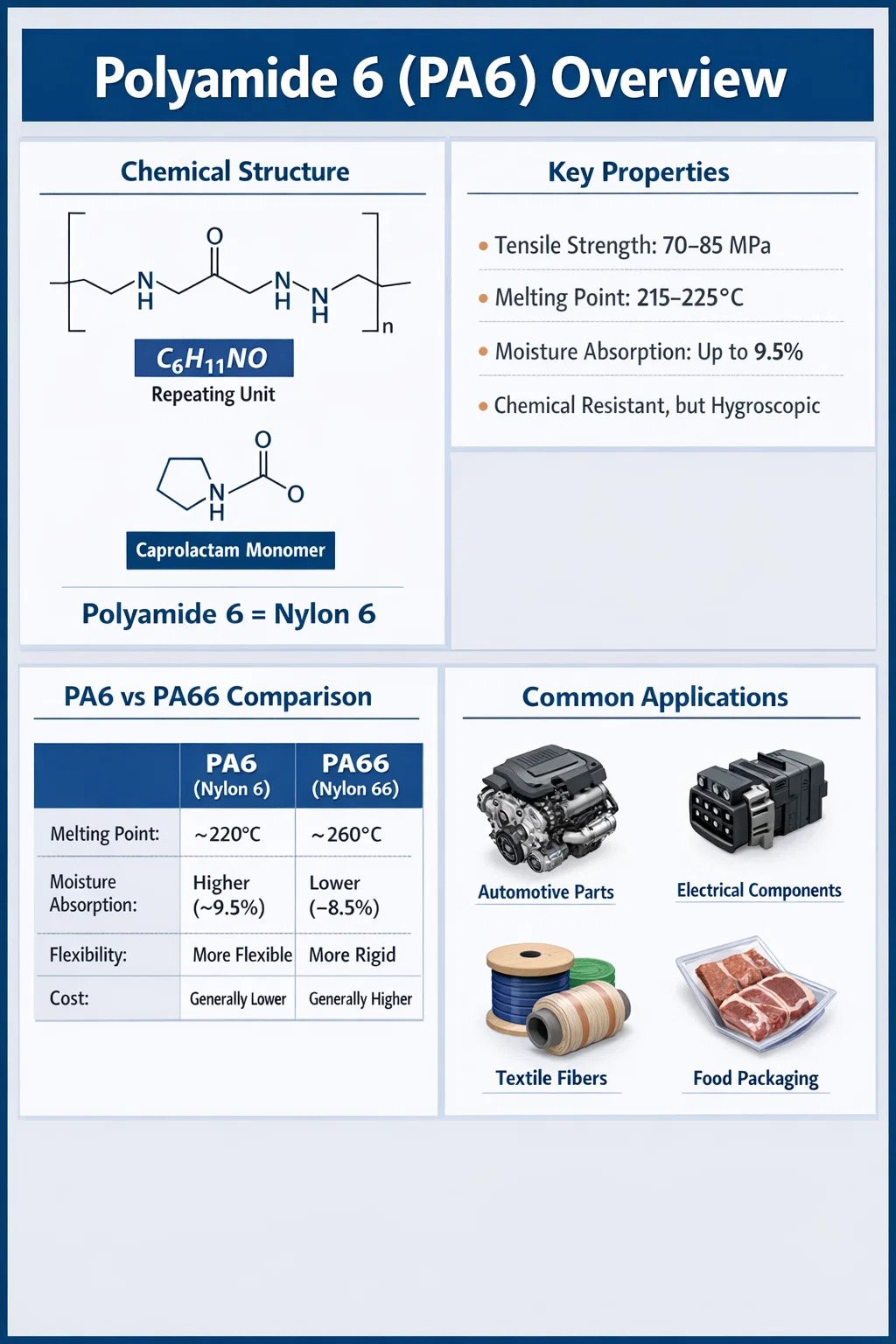

PA6 significa Poliamida 6 , um polímero termoplástico semicristalino produzido pela polimerização por abertura de anel de caprolactama. Pertence à família mais ampla do náilon e é um dos plásticos de engenharia mais utilizados no mundo. O "6" refere-se aos seis átomos de carbono na unidade monomérica repetida derivada da caprolactama (C₆H₁₁NO). PA6 também é comumente referido como Nylon 6 e ambos os termos descrevem o mesmo material base.

Em contextos industriais e técnicos, PA6 e Poliamida 6 são usados ​​indistintamente. Você o encontrará rotulado como PA6 em fichas técnicas de engenharia, como Nylon 6 em listas de produtos comerciais e, às vezes, como policaprolactama na literatura científica. Independentemente do rótulo, todos esses nomes referem-se à mesma estrutura principal do polímero definida pela repetição de ligações amida (-CO-NH-) ao longo da cadeia polimérica.

Globalmente, a Poliamida 6 é um dos termoplásticos de engenharia mais consumidos. O volume de produção anual excede 4 milhões de toneladas métricas , e o material é essencial para indústrias que vão desde automotiva e eletrônica até têxteis e embalagens de alimentos. Compreender o que PA6 representa é apenas o ponto de partida – sua química, características de desempenho e comportamento de processamento definem por que ele se tornou tão dominante comercialmente.

A química por trás da poliamida 6

A poliamida 6 é sintetizada através da polimerização hidrolítica de abertura de anel de ε-caprolactama, uma amida cíclica. Este processo difere fundamentalmente da Poliamida 66 (PA66), que é feita pela polimerização por condensação de dois monômeros separados – hexametilenodiamina e ácido adípico. A origem monomérica do PA6 confere-lhe uma estrutura de cadeia mais uniforme e ligeiramente mais flexível em comparação com o PA66.

O grupo amida (-CONH-) que se repete ao longo da estrutura PA6 é responsável por muitas de suas características principais, incluindo:

• Fortes ligações de hidrogênio intermoleculares, que contribuem para rigidez mecânica e alto ponto de fusão
• Afinidade pelas moléculas de água, levando à absorção de umidade (higroscopicidade) que afeta a estabilidade dimensional
• Resistência química a óleos, graxas, combustíveis e à maioria dos solventes orgânicos
• Suscetibilidade a ácidos e bases fortes, que podem hidrolisar a ligação amida

O grau de cristalinidade na Poliamida 6 normalmente varia de 35% a 45% , dependendo das condições de processamento. Maior cristalinidade se correlaciona com maior rigidez, resistência e resistência química, enquanto menor cristalinidade aumenta a resistência ao impacto e a flexibilidade. Esse equilíbrio pode ser ajustado por meio de agentes de nucleação, taxas de resfriamento e protocolos de recozimento durante a fabricação.

O peso molecular dos graus comerciais de PA6 varia consideravelmente. Os graus padrão de moldagem por injeção normalmente têm pesos moleculares médios (Mn) na faixa de 15.000 a 40.000 g/mol , enquanto as variantes de grau de fibra e de filme podem atingir pesos moleculares mais elevados para atender às demandas específicas de tração e alongamento.

Principais propriedades físicas e mecânicas do PA6

O perfil de desempenho da Poliamida 6 a torna um dos termoplásticos de engenharia mais versáteis disponíveis. A tabela a seguir resume as propriedades típicas do PA6 de grau padrão sem preenchimento na condição seca como moldada (DAM):

Uma propriedade que requer atenção cuidadosa é a absorção de umidade. O PA6 absorve a umidade do ambiente e, na saturação (teor de umidade de equilíbrio, ou EMC), as propriedades mudam significativamente. A resistência à tração pode diminuir 20–30% , enquanto a resistência ao impacto e o alongamento na ruptura melhoram. Isso significa que as peças PA6 testadas em estado condicionado (úmido) se comportam de maneira bastante diferente das mesmas peças testadas imediatamente após a moldagem (seca). Os engenheiros devem levar isso em conta ao projetar aplicações estruturais.

Comportamento Térmico

A poliamida 6 tem um ponto de fusão em torno de 220°C, o que a coloca confortavelmente na faixa de plásticos de engenharia de média temperatura. Sua temperatura de deflexão térmica (HDT) sob uma carga de 1,8 MPa é de aproximadamente 55-65°C para classes não preenchidas, mas isso aumenta dramaticamente com o reforço de fibra de vidro - um PA6 com 30% de vidro preenchido pode atingir um HDT de 200°C ou superior . Isto torna o PA6 reforçado adequado para aplicações automotivas sob o capô, onde a exposição ao calor é uma realidade diária.

PA6 vs PA66: como eles diferem e quando escolher cada um

A Poliamida 6 e a Poliamida 66 são os dois tipos de náilon mais importantes comercialmente e são frequentemente comparados. Embora compartilhem uma família química semelhante, suas diferenças são importantes em aplicações reais.

Para a maioria das aplicações de uso geral – bens de consumo, invólucros não estruturais, fibras têxteis – o PA6 é a escolha preferida devido ao seu custo mais baixo, melhor fluxo durante a moldagem por injeção e estética de superfície superior. Para aplicações automotivas ou industriais exigentes que exigem exposição sustentada a temperaturas acima de 150°C, o PA66 tem uma vantagem. No entanto, com pacotes estabilizadores e reforço de vidro, o PA6 pode ser projetado para preencher grande parte dessa lacuna de desempenho.

Graus e formulações comuns de poliamida 6

PA6 bruto não preenchido é apenas a linha de base. O cenário comercial inclui dezenas de classes modificadas projetadas para metas de desempenho específicas. As principais categorias são:

PA6 reforçado com fibra de vidro

A adição de fibras de vidro em cargas de 15%, 30% ou 50% em peso transforma o PA6 em um material estrutural. Um grau PA6 com 30% de vidro normalmente oferece resistência à tração de 160–180 MPa e um módulo de flexão de 8.000–10.000 MPa – aproximadamente três a quatro vezes a rigidez da resina base sem carga. Esta variante reforçada é uma escolha padrão para suportes estruturais, tampas de motores, carcaças elétricas e clipes de suporte de carga em montagens automotivas.

PA6 retardador de chama

Para aplicações elétricas e eletrônicas, os graus retardadores de chama (FR) de Poliamida 6 incorporam aditivos halogenados ou isentos de halogênio para atingir classificações UL 94 V-0 em espessuras de parede especificadas, geralmente tão finas quanto 0,4 mm. Essas classes são essenciais para carcaças de disjuntores, bases de relés, corpos de conectores e outros componentes onde o risco de ignição deve ser minimizado em conformidade com as normas IEC 60695 e UL.

PA6 modificado por impacto

O endurecimento da borracha por meio de modificadores elastoméricos, como EPDM ou poliolefinas enxertadas com anidrido maleico, melhora substancialmente a resistência ao impacto em baixas temperaturas. Classes PA6 super-resistentes podem atingir valores de impacto com entalhe Charpy de 50–80kJ/m² em comparação com 5–8 kJ/m² dos graus padrão. Essas formulações são usadas em artigos esportivos, caixas de ferramentas e componentes de pára-choques automotivos.

PA6 estabilizado termicamente

O PA6 padrão sofre degradação termo-oxidativa acima de 100°C em cenários de exposição de longo prazo. As classes estabilizadas termicamente incorporam sistemas estabilizadores à base de cobre ou de amina impedida para prolongar a vida útil contínua em temperaturas de 120–130°C. Isto é relevante para coletores de admissão de ar, componentes de sistemas de refrigeração e outras peças próximas a subsistemas automotivos geradores de calor.

Classes com preenchimento mineral e fibra de carbono

Cargas minerais como talco ou volastonita são adicionadas para melhorar a estabilidade dimensional, a rigidez e a dureza superficial a um custo menor em comparação com as fibras de vidro. O PA6 reforçado com fibra de carbono oferece rigidez específica excepcional e é cada vez mais especificado em aplicações estruturais leves em equipamentos aeroespaciais e esportivos de alto desempenho, embora os custos dos materiais sejam substancialmente mais elevados.

Como o PA6 é processado: métodos de fabricação

A poliamida 6 é compatível com uma ampla gama de métodos de processamento de polímeros, o que contribui significativamente para a sua versatilidade comercial. A escolha do método de processamento depende da geometria do produto pretendido e dos requisitos de utilização final.

Moldagem por injeção

A moldagem por injeção é o método de processamento dominante para PA6 em aplicações de engenharia. As temperaturas típicas de fusão variam de 240°C a 280°C , com temperaturas de molde de 60–100°C usadas para controlar a cristalinidade e o acabamento superficial. A pré-secagem é essencial: os pellets de PA6 devem ser secos até um teor de umidade inferior a 0,2% antes do processamento para evitar a degradação hidrolítica durante a moldagem, o que causa perda de peso molecular, defeitos superficiais (abertura, estrias) e propriedades mecânicas reduzidas. A secagem a 80°C durante 4–6 horas num secador desumidificador é uma prática padrão.

Extrusão

PA6 é amplamente extrudado em perfis, tubos, hastes, filmes e folhas. O PA6 de qualidade cinematográfica é amplamente utilizado em embalagens de alimentos como camada de barreira, devido às suas excelentes propriedades de barreira ao oxigênio e ao aroma. Filmes multicamadas coextrudados combinando PA6 com camadas de polietileno ou polipropileno fornecem soluções de embalagem que equilibram flexibilidade, desempenho de barreira e capacidade de vedação térmica. O filme PA6 atinge taxas de transmissão de oxigênio de abaixo de 30 cc·mil/100 pol²·dia sob condições secas.

Fiação por fusão para produção de fibra

A indústria têxtil depende de fibras PA6 fundidas (fibras de nylon 6) para meias, roupas esportivas, roupas de banho, tapetes e tecidos industriais. O processo de fiação por fusão envolve a extrusão de PA6 fundido através de fieiras, seguido de estiramento e texturização para atingir os valores desejados de tenacidade e alongamento. Os fios comerciais de filamentos PA6 normalmente exibem tenacidades na faixa de 4–7 g/denier , tornando-os duráveis, resistentes à abrasão e resilientes sob repetidos esforços mecânicos.

Moldagem por sopro e moldagem rotacional

Classes especializadas de moldagem por sopro de PA6 são usadas para produzir linhas de combustível, reservatórios de fluidos e componentes automotivos ocos onde a combinação de resistência química e integridade mecânica é necessária. A rotomoldagem com pó PA6 é aplicada em recipientes industriais e carcaças especiais, embora seja menos comum do que em tipos de polietileno.

Principais aplicações do PA6 em todos os setores

A gama de aplicações da Poliamida 6 é excepcionalmente ampla. Abaixo estão as principais indústrias e aplicações específicas de uso final onde o PA6 é um material padrão ou preferido.

Indústria Automotiva

O setor automotivo é o maior consumidor de PA6 de grau de engenharia, respondendo por aproximadamente 35–40% do consumo total de plástico de engenharia PA6. Os principais componentes automotivos feitos de PA6 reforçado com vidro ou estabilizado termicamente incluem:

• Coletores de admissão de ar e ressonadores
• Tampas do motor e cárteres de óleo (em plataformas selecionadas)
• Carcaças do sistema de refrigeração e corpos do termostato
• Suportes de pedais e guias de cabos
• Conectores de linha de combustível e conduítes de fluido
• Clipes estruturais, buchas de fixação e mecanismos de maçaneta de porta

A transição da indústria automotiva para o design de veículos leves (para melhorar a eficiência de combustível e reduzir as emissões de CO₂) continua a impulsionar a substituição de componentes metálicos por PA6 reforçado com vidro – uma tendência comumente descrita como “substituição de metal”. Um típico veículo moderno contém entre 15 e 25kg de materiais de poliamida, com PA6 e PA66 representando a participação majoritária.

Aplicações Elétricas e Eletrônicas (E&E)

O PA6 de grau FR e de uso geral são amplamente utilizados em componentes elétricos devido à sua combinação de resistência mecânica, estabilidade dimensional e propriedades de isolamento elétrico. A resistividade superficial do PA6 excede 10¹³Ω , e sua rigidez dielétrica é normalmente de 14–16 kV/mm, tornando-o adequado para invólucros de conectores, invólucros de relés, bases de disjuntores, blocos de terminais e núcleos de bobinas de motores.

Aplicações Têxteis e Fibras

Em termos de volume, a fibra é, na verdade, a maior aplicação de Poliamida 6 em todo o mundo, consumindo aproximadamente 60–65% da produção total de PA6. As fibras de nylon 6 aparecem em meias, roupas íntimas, roupas esportivas, tecidos para estofados e tapetes. A excelente resistência à abrasão e a recuperação elástica da fibra PA6 tornam-na particularmente valorizada em fibras faciais de carpetes, onde compete com o PA66 e o ​​poliéster.

Embalagem de alimentos

O filme PA6 é um material essencial em embalagens flexíveis de alimentos, especialmente para carnes, queijos e alimentos processados embalados a vácuo. Suas propriedades de barreira superiores em comparação com as poliolefinas evitam a entrada de oxigênio que leva à deterioração oxidativa, prolongando significativamente a vida útil. Os filmes para embalagens à base de PA6 também apresentam excelente resistência à perfuração e podem suportar pasteurização e processamento de retorta em temperaturas de até 121°C.

Bens Industriais e de Consumo

O PA6 é amplamente utilizado em caixas de ferramentas elétricas, equipamentos esportivos (fixações de esqui, equipamentos de escalada, componentes de bicicletas), componentes de transportadores industriais, engrenagens e buchas, abraçadeiras e sistemas de gerenciamento de cabos e acessórios pneumáticos. Sua combinação de tenacidade, resistência ao desgaste e usinabilidade o torna uma escolha prática tanto para peças moldadas por injeção de produção em massa quanto para estoque semiacabado usinado.

Compreendendo a sensibilidade à umidade da poliamida 6

O gerenciamento de umidade é um dos aspectos práticos mais importantes do trabalho com PA6 e afeta o desempenho do processamento e do uso final. O PA6 é higroscópico – absorve água do ambiente até atingir o equilíbrio com a umidade relativa circundante.

A 50% de umidade relativa e 23°C (estado condicionado típico de acordo com ISO 1110), o PA6 absorve aproximadamente 2,5–3,0% de umidade por peso . Na saturação total (imerso em água), isso aumenta para cerca de 9–10%. Esses níveis de umidade influenciam diretamente:

• Estabilidade dimensional: O PA6 exibe mudança dimensional (inchaço) à medida que o teor de umidade aumenta, com expansão linear de aproximadamente 0,7–1,0% por porcentagem de umidade absorvida. Para componentes de ajuste preciso, isso deve ser levado em consideração na tolerância.
• Resistência à tração e módulo: Ambos diminuem com a absorção de umidade, pois a água atua como plastificante, rompendo as ligações de hidrogênio intermoleculares.
• Resistência ao impacto: Melhora à medida que o teor de umidade aumenta, devido ao aumento da ductilidade. O PA6 condicionado é significativamente mais resistente que o DAM PA6 em testes de impacto em baixas temperaturas.
• Qualidade de processamento: Pellets úmidos processados sem secagem adequada produzem peças com defeitos superficiais, vazios, peso molecular reduzido e propriedades mecânicas comprometidas.

Os engenheiros que especificam o PA6 para aplicações estruturais devem sempre fazer referência a dados mecânicos condicionados (no teor de umidade de serviço esperado) em vez de valores secos como moldados para evitar superestimar o desempenho em serviço.

Sustentabilidade e Reciclagem de PA6

A sustentabilidade é uma dimensão cada vez mais crítica na seleção de materiais, e a Poliamida 6 tem um perfil de fim de vida mais favorável do que muitos outros plásticos de engenharia. O PA6 pode ser reciclado mecanicamente – fundido novamente e reprocessado em novas peças – com alguma degradação no peso molecular e nas propriedades, especialmente após vários ciclos de processamento. Sucata industrial e PA6 pós-consumo de fibras de carpetes, redes de pesca e resíduos têxteis são coletados e reciclados em grande escala em vários programas em todo o mundo.

A reciclagem química é particularmente vantajosa para o PA6 em comparação com o PA66. Como o PA6 é feito de um único monômero (caprolactama), ele pode ser despolimerizado de volta à caprolactama pura por meio de hidrólise ou glicólise, e o monômero recuperado pode então ser repolimerizado em PA6 de qualidade virgem. Esta via de reciclagem em circuito fechado já está comercialmente operacional – empresas como a Aquafil produzem Econyl, uma fibra PA6 regenerada feita a partir de resíduos pós-consumo, como redes de pesca e fibras de carpetes descartadas, com uma pegada de carbono significativamente menor do que a produção virgem.

Avaliações do ciclo de vida indicam que a produção de 1 kg de PA6 virgem requer aproximadamente 120–130 MJ de energia e gera cerca de 6–8 kg de emissões equivalentes a CO₂. O PA6 reciclado reduz esses números em 50-80% dependendo da rota de reciclagem, tornando-o um dos polímeros de engenharia mais recicláveis ​​do ponto de vista químico.

A caprolactama de base biológica, derivada de matérias-primas vegetais, também está em desenvolvimento ativo como forma de reduzir a dependência de combustíveis fósseis na produção de PA6, embora a escala comercial permaneça limitada no momento.

Limitações e considerações de design para PA6

Embora a Poliamida 6 ofereça uma combinação atraente de propriedades, ela não é universalmente adequada para todas as aplicações. Projetistas e engenheiros devem estar cientes das seguintes limitações:

• Mudança dimensional induzida pela umidade: Conforme discutido, o inchaço higroscópico limita o uso em montagens de tolerância restrita expostas a umidade variável ou imersão direta em água sem compensação de projeto adequada.
• Degradação UV: O PA6 não modificado degrada-se sob exposição prolongada aos raios UV, causando escamação, fragilização e alterações de cor na superfície. Classes estabilizadas contra UV ou revestimentos protetores são necessários para aplicações externas.
• Sensibilidade a ácidos e bases fortes: O PA6 é atacado por ácidos minerais concentrados (HCl, H₂SO₄) e álcalis fortes, que hidrolisam a ligação amida e causam a cisão da cadeia. As aplicações que envolvem esses produtos químicos requerem materiais alternativos.
• Fluência sob carga sustentada: Como todos os termoplásticos semicristalinos, o PA6 apresenta fluência (deformação lenta sob carga constante), que deve ser considerada em aplicações estruturais de longo prazo, especialmente em temperaturas elevadas ou em estados condicionados.
• Encolhimento e empenamento: O PA6 tem uma contração de molde relativamente alta (0,6–1,8% para classes sem enchimento e 0,3–0,7% anisotropicamente para classes com enchimento de vidro), o que requer um projeto cuidadoso do molde e controle de parâmetros de processamento para minimizar o empenamento em peças planas ou assimétricas.

Para aplicações onde essas limitações são prejudiciais, as alternativas incluem PA12 (menor absorção de umidade), POM (melhor estabilidade dimensional), PPS (resistência química e térmica superior) ou PEEK (desempenho extremo, mas com custo significativamente mais alto).
